PELADN — китайский производитель, выпускающий мини-ПК, а также видеокарты и некоторую другую периферию. Данная статья посвящена мини-ПК HO4 8845HS, мини-ПК, отнесенному на сайте к категории «Игровые».
ЧАСТЬ 1
Модели продуктов: В своей линейке «Игровые игры» PELADN предлагает три различные модели:
HO4 8845HS с процессором AMD Ryzen 7 8845HS; HO4 12450H с процессором Intel 12450H; HO4 13620H с процессором Intel 13620H.
ЧАСТЬ 1
II-А. ХарактеристикиВнешний вид ПК
Особенности HO4-8845HS:
• Процессор AMD Ryzen 7 8845HS (8 ядер с частотой от 3,8 до 5,1 ГГц), который также предлагает графические возможности благодаря 12 ядрам AMD Radeon 780M с тактовой частотой 2,7 ГГц. Чип также обеспечивает 16 TOPS операций для нейронных сетей;
• 32 ГБ оперативной памяти DDR5-5600 (два слота SO-DIMM, двухканальный);
• SSD-накопитель PCIe Gen 4x4 NVMe M.2 2280 емкостью 512 ГБ (и имеет второй пустой слот M.2 2280);
• два Ethernet-адаптера RJ-45: 2,5 Гбит/с и 1 Гбит/с;
• чип Intel AX200, обеспечивающий Wi-Fi 6.0 и Bluetooth 5.2;
• адаптер мощностью 120 Вт;
Размеры устройства составляют 13,6 х 12,8 х 5,2 см, а вес — 886 г.
II-Б. Разъемы. С точки зрения подключения PELADN HO4 8845HS имеет:
На фронте
• Скрытая кнопка для сброса настроек BIOS.
• Комбинированное гнездо JACK (3,5 мм).
• Порт USB типа C.
• Два порта USB 3.2 типа A
• Кнопка «Пуск».
В спине
• От источника питания 19 В постоянного тока.
• Порт USB 4.
• Два порта RJ 45.
• Порт HD 2.1.
• Порт DisplayPort 1.4.
• 2 порта USB 2.0
II-С. Распаковка
PELADN HO4 8845HS поставляется в коробке, покрытой гибкой картонной упаковкой с надписью «HO», а также названием бренда и кратким описанием продукта. Буквы HO в центре отражают свет нескольких цветов.
На оборотной стороне находится этикетка с точным указанием продукта и его серийным номером. Коробку необходимо вставить с одной стороны, чтобы снять ее с упаковочной ленты, и открыть, подняв крышку.

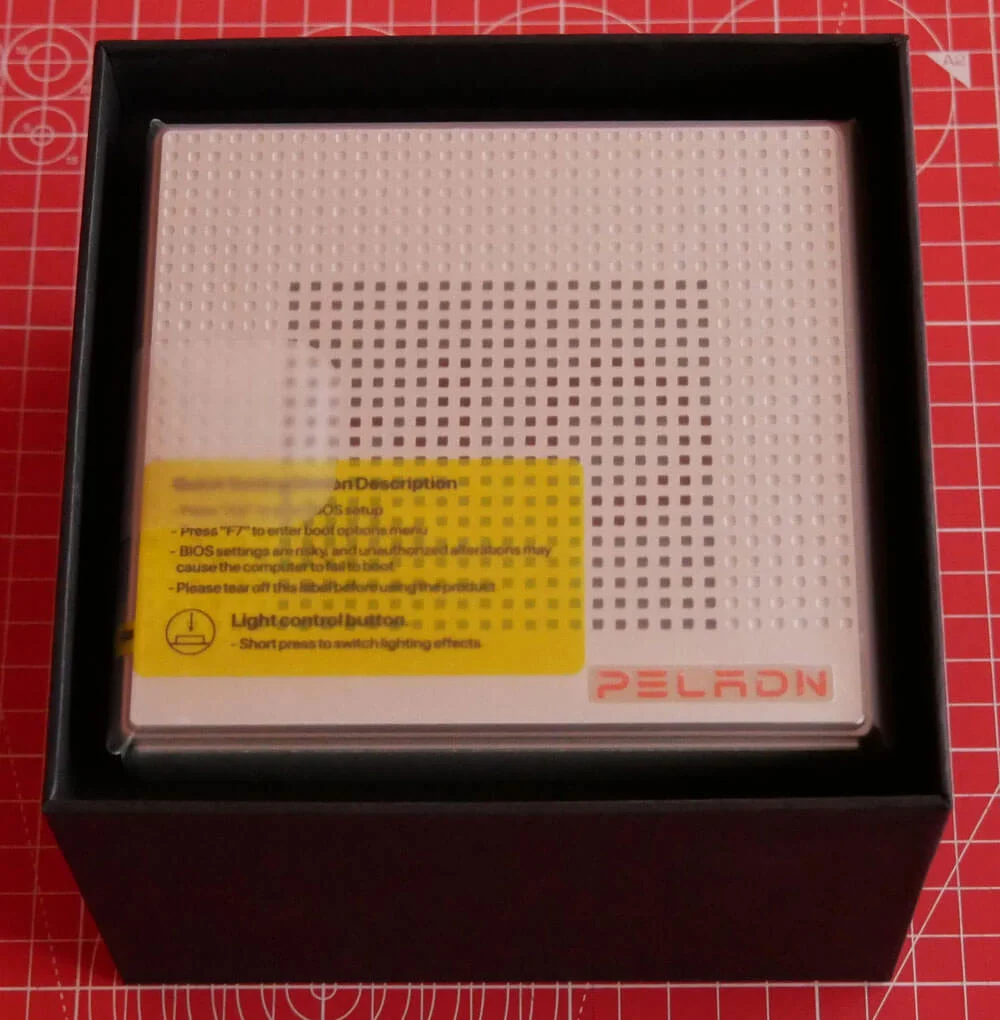

После снятия крышки мини-ПК становится доступным. Он защищен пенопластовым блоком, в котором он закреплен. Компьютер можно вынуть, подняв его благодаря защитной пластиковой этикетке.

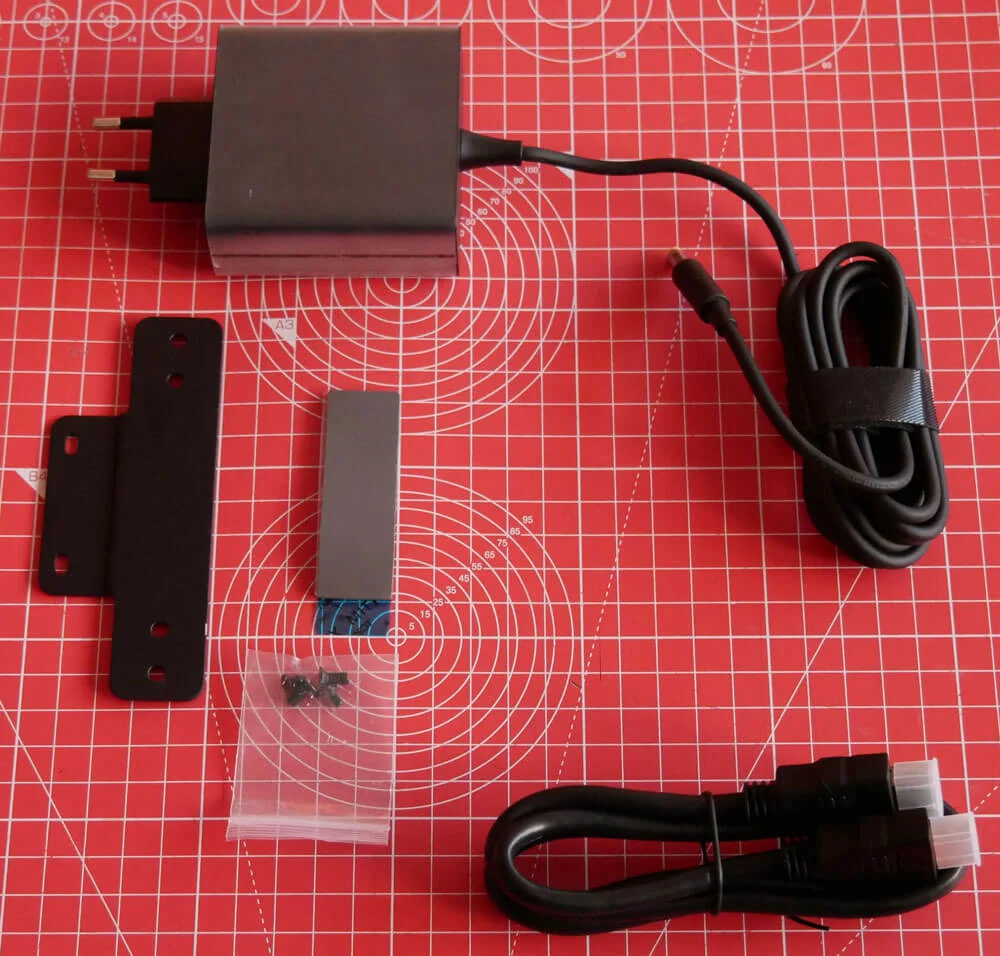

Аксессуары и информационные листы расположены ниже. Таким образом, мы находим:

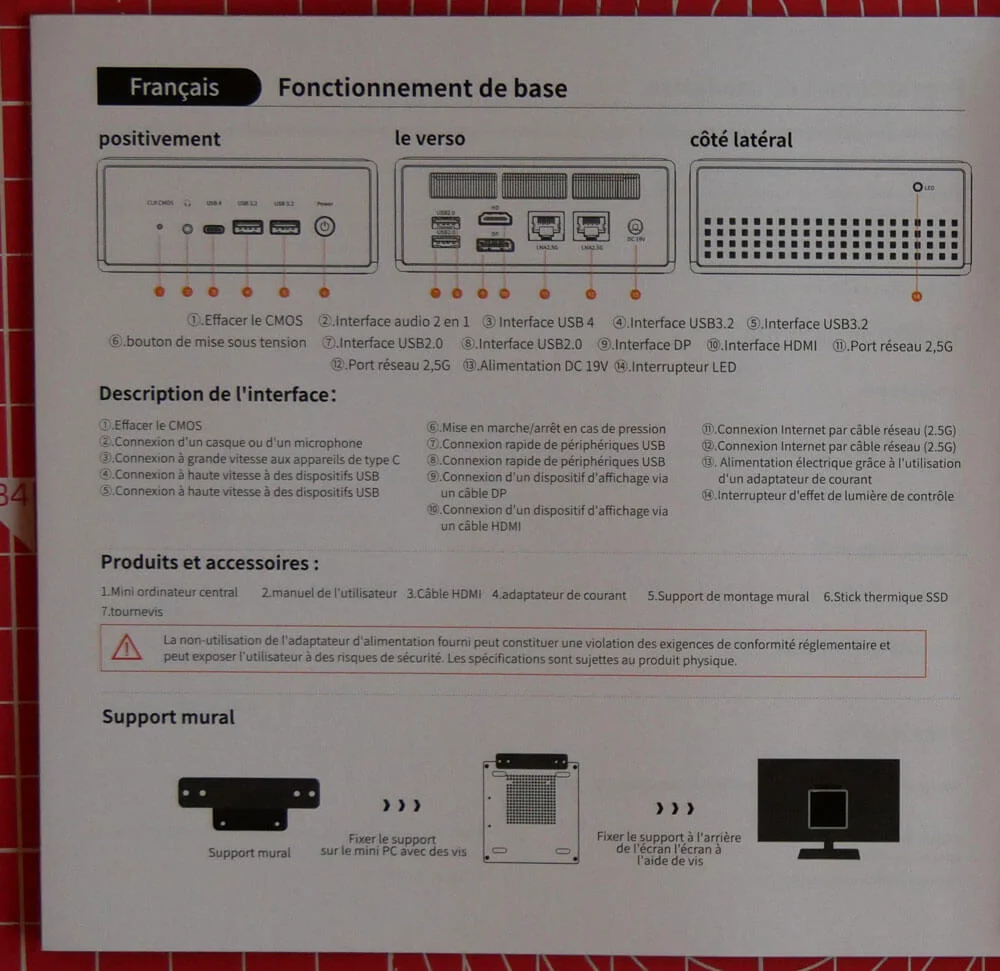

• Краткое руководство.
• информационный листок об опасных материалах, содержащихся в ПК и аксессуарах:
• блок питания (19 В, 6,32 А (120 Вт) от Huntkey), соединенный непосредственно с электрической розеткой и длиной кабеля 2 м. Размер блока 7 см х 7 см х 3 см.
• Кабель HD длиной один метр.
• кронштейн для настенного или заднего монтажа
• винты
• радиаторная площадка для SSD

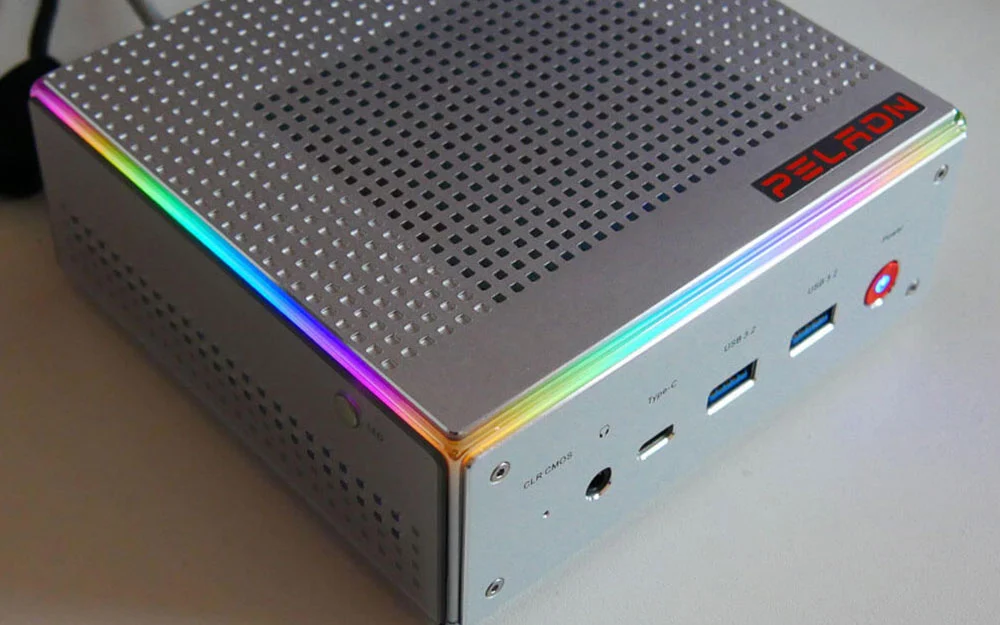

PELADN HO4 8845HS — мини-ПК кубической формы серого цвета.

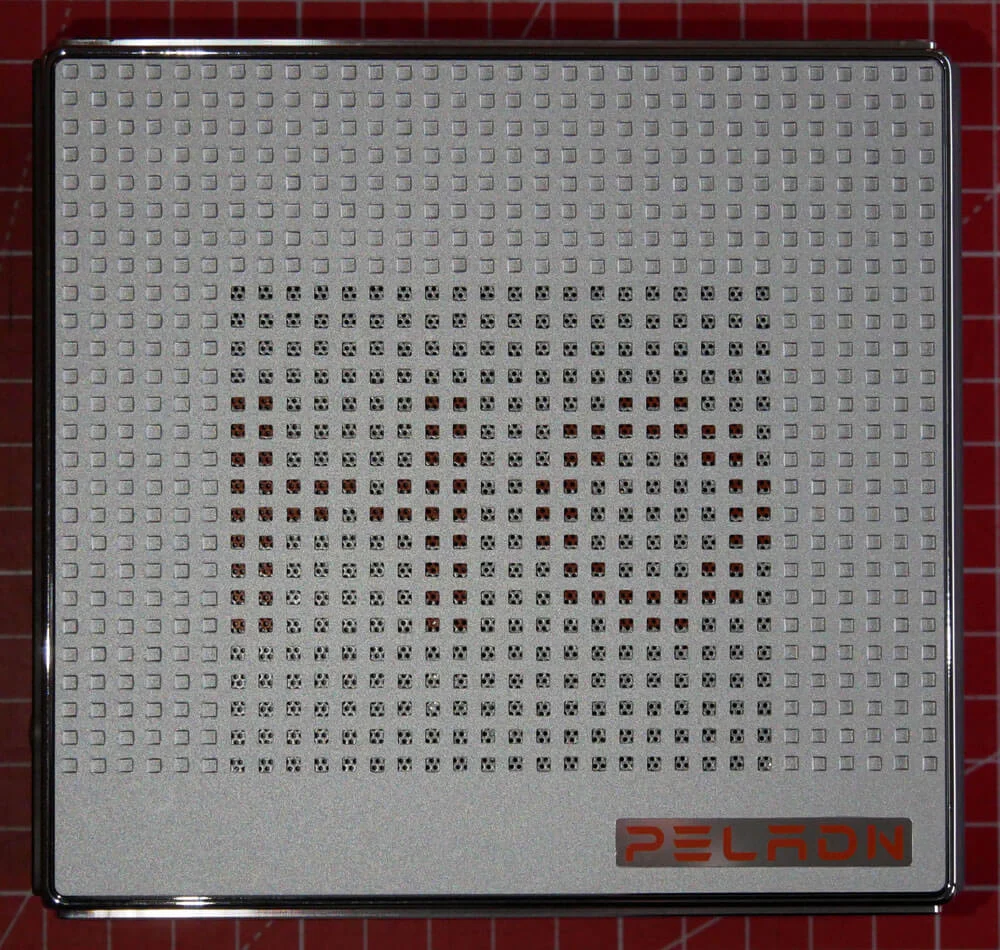

Края имеют полупрозрачную пластиковую окантовку. Верх имеет рельефный узор из маленьких квадратов. Квадраты в центре позволяют увидеть буквы HO оранжевого цвета.
Левая и правая стороны повторяют этот узор. С левой стороны также находится кнопка «LED» для изменения цвета и анимации светодиодов ПК. Они расположены под пластиковой окантовкой на верхней стороне.

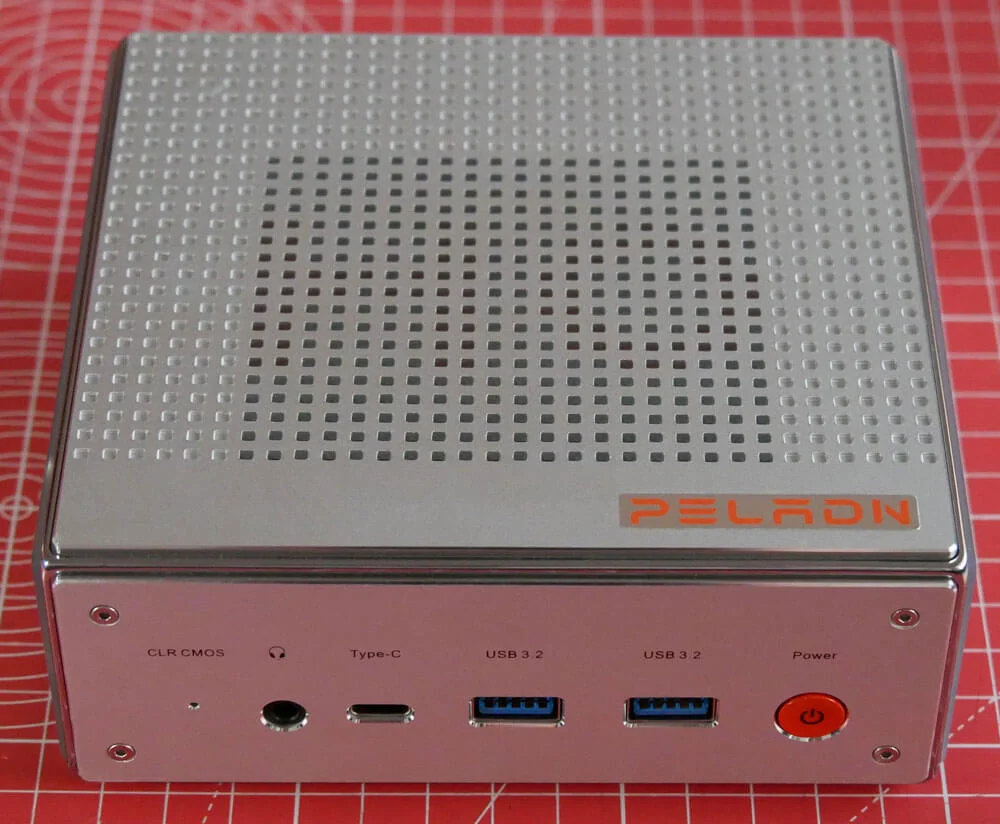

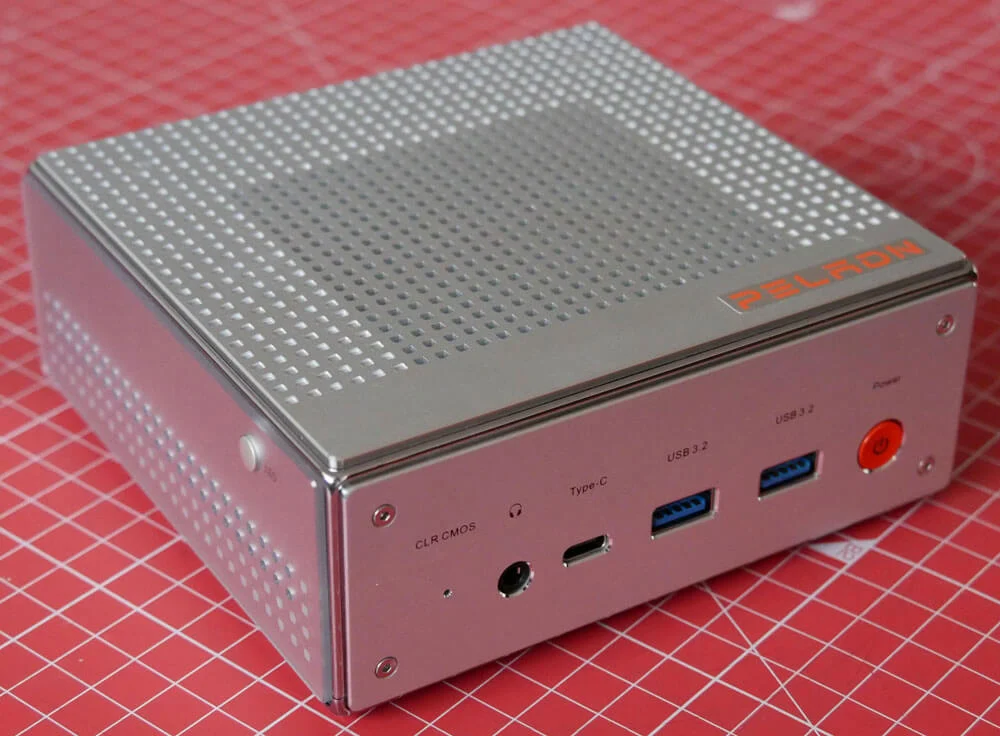

Передняя панель состоит из четырех шестигранных винтов. На передней панели расположены скрытая кнопка для сброса BIOS, порт Jack, порт USB 3 Type-C, два порта USB 3.2 Type-A и кнопка питания.

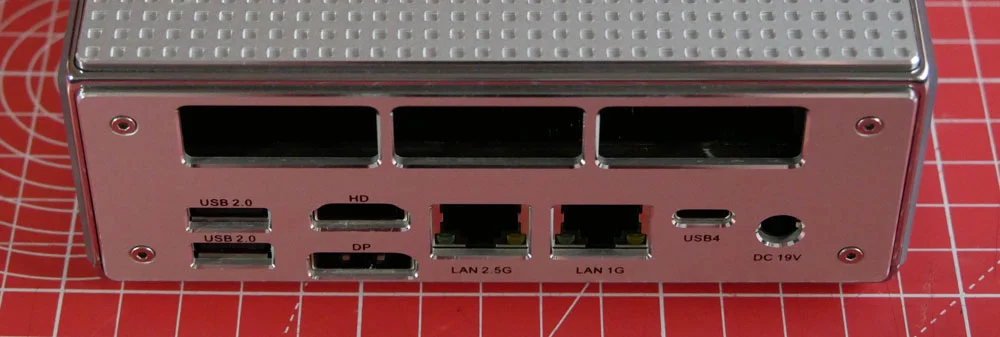

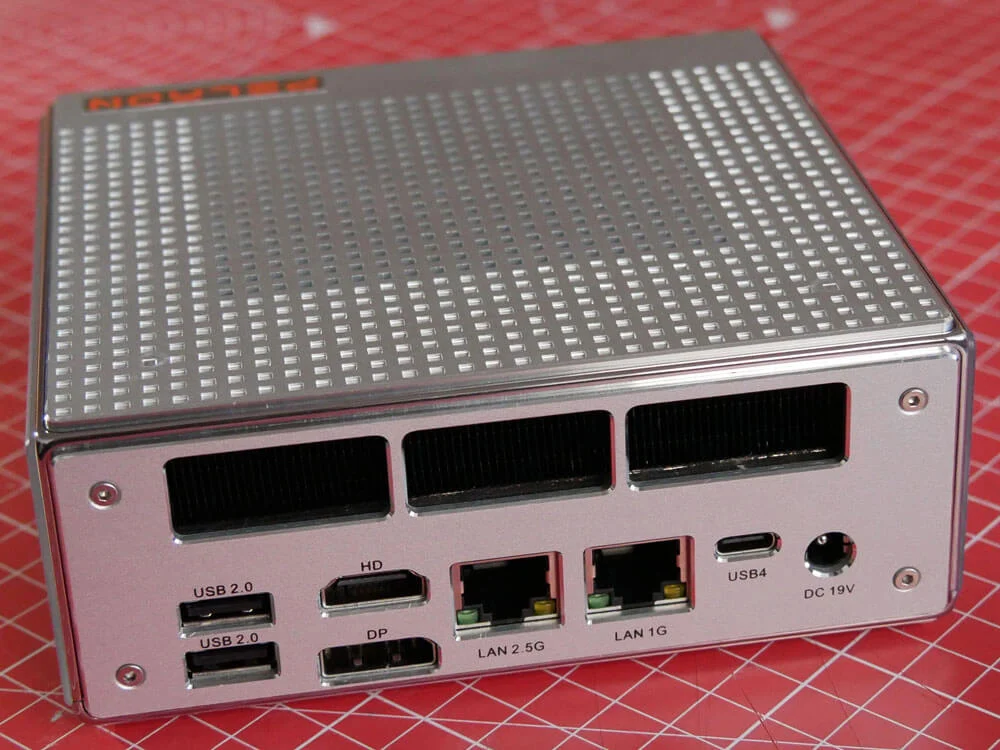

Что касается задней части, то здесь находится выход горячего воздуха ПК, а также вход питания, порт USB 4, два порта RJ-45, порт HD, порт DisplayPort и два порта USB 2.0.

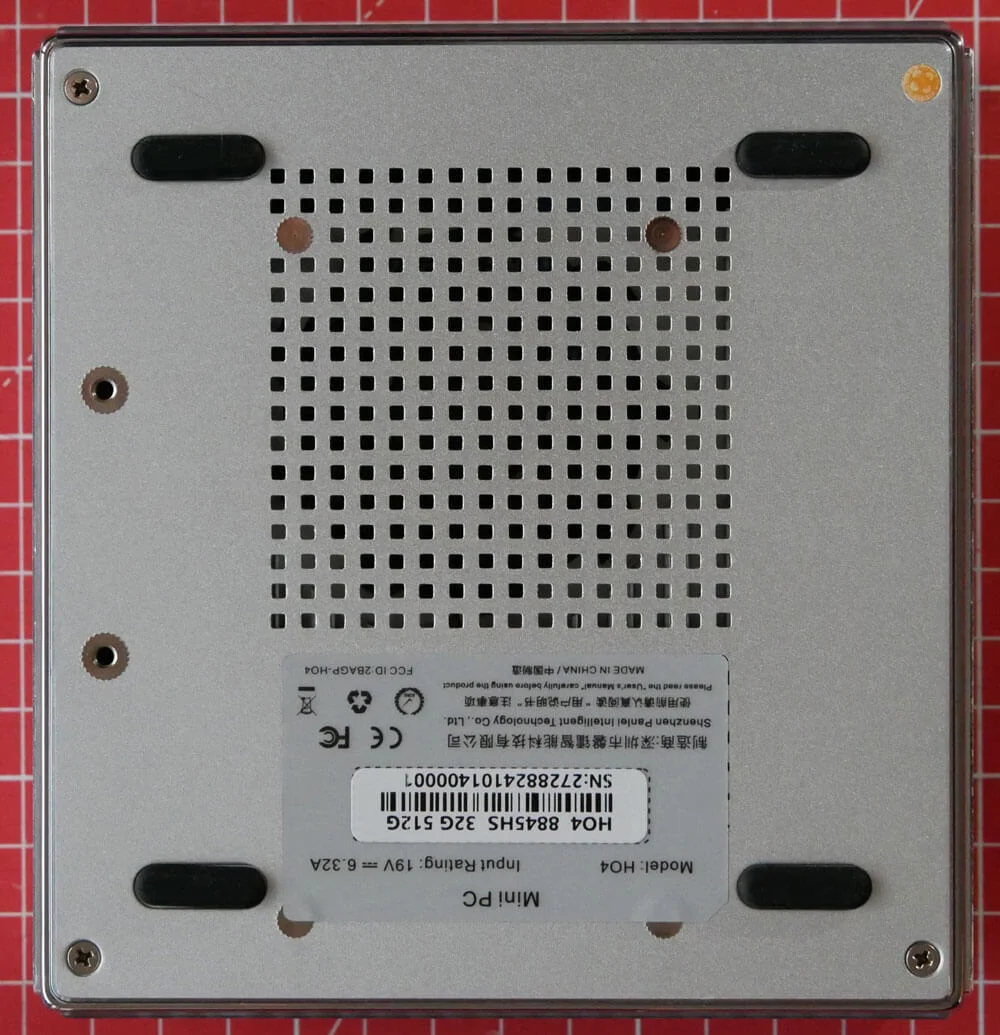

На нижней стороне ПК снова виден узор из квадратов, четырех винтов с крестообразным шлицем, двух резьб для винтов для настенного монтажа и четырех резиновых ножек.
II-Д. светодиод

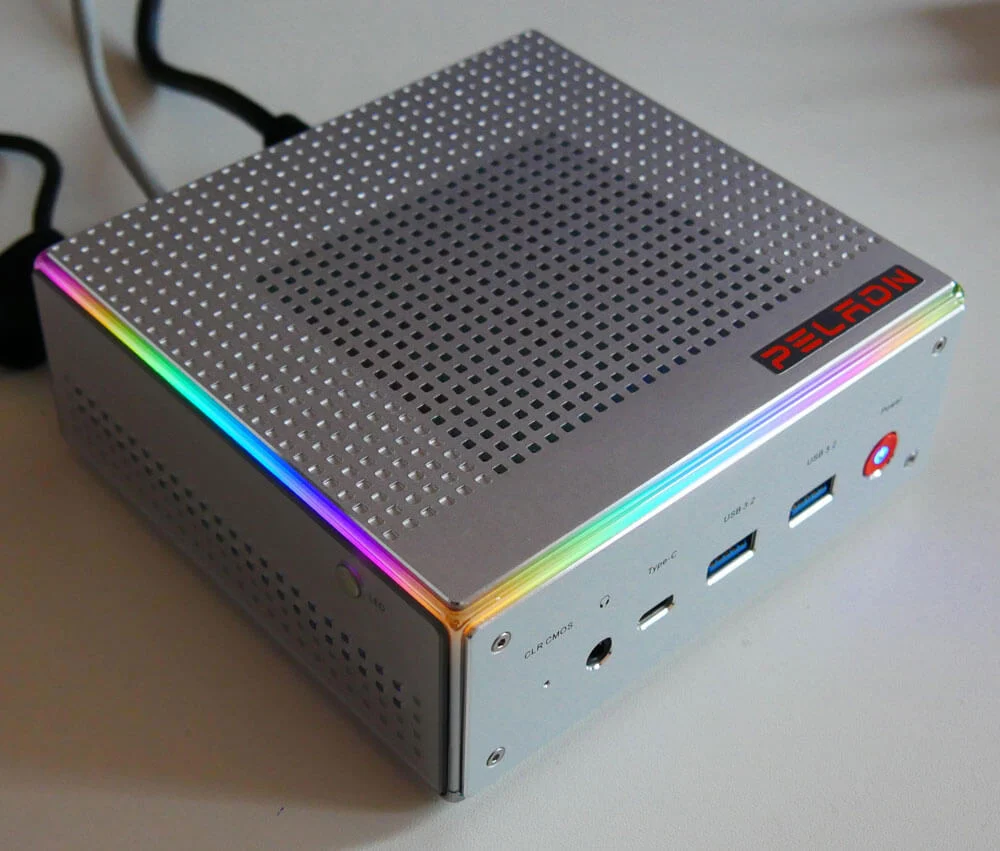

Как упоминалось ранее, все четыре стороны верхней стороны подсвечиваются светодиодами. Это выглядит следующим образом:
Кнопка питания также загорается, когда машина работает.
Цвета светодиодов можно изменить, нажав кнопку «LED». Вот список возможных вариантов:
• радуга;
• вымершие;
• белый с дышащим эффектом;
• статический белый;
• оранжевый с дышащим эффектом;
• статический оранжевый;
• Чередование цветов
Пс. Однако программного обеспечения для управления светодиодами нет.
II-Е. Разборка
Как видно на фото выше, нижнюю часть можно открутить (помечен один из винтов).

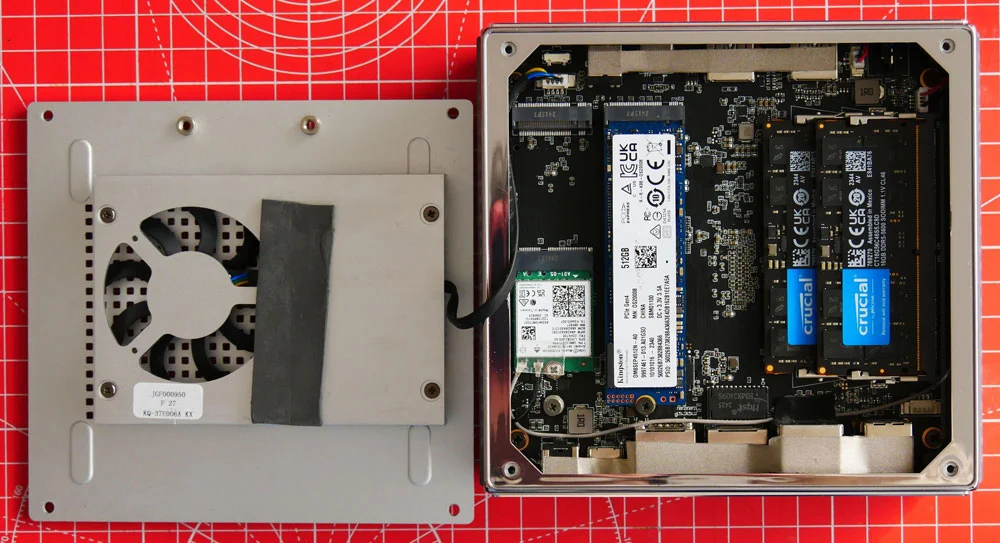

После откручивания нижнюю часть можно снять, однако теплопроводящая площадка наверняка будет немного прилегать к SSD. Кроме того, к этой панели прикреплен вентилятор, поэтому его придется отключить от материнской платы.

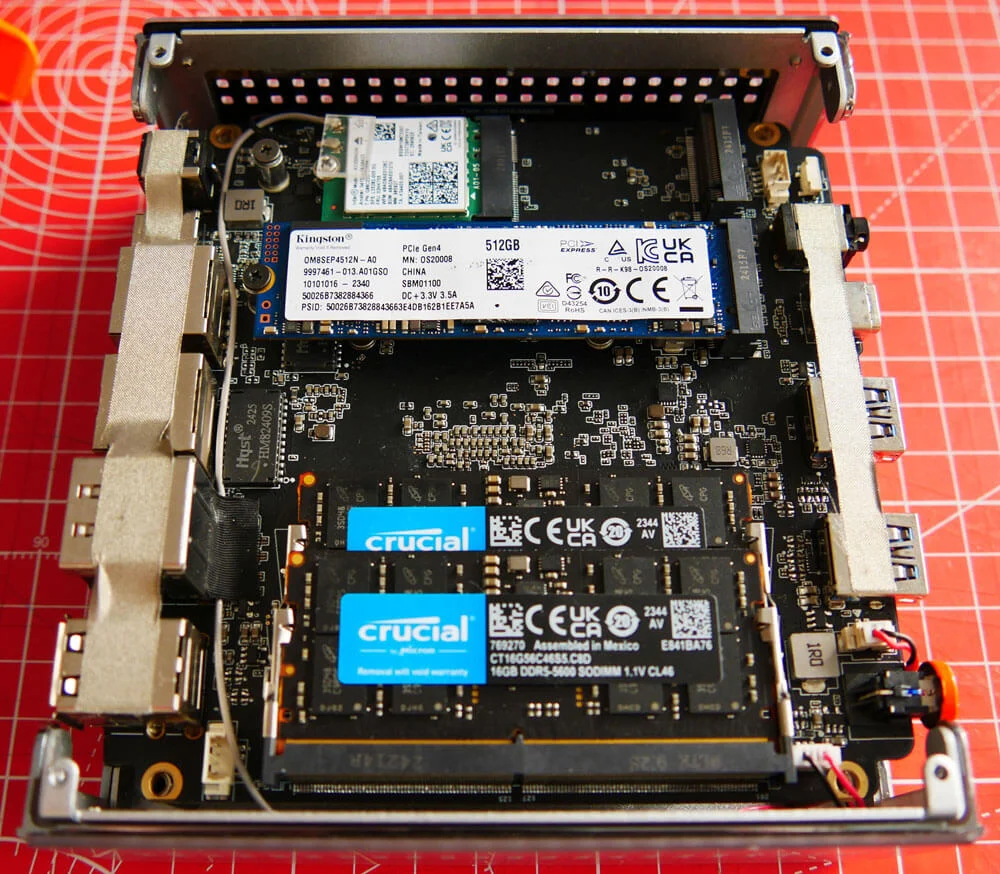

Отныне можно манипулировать взаимозаменяемыми элементами (SSD, RAM и чипом WiFi).

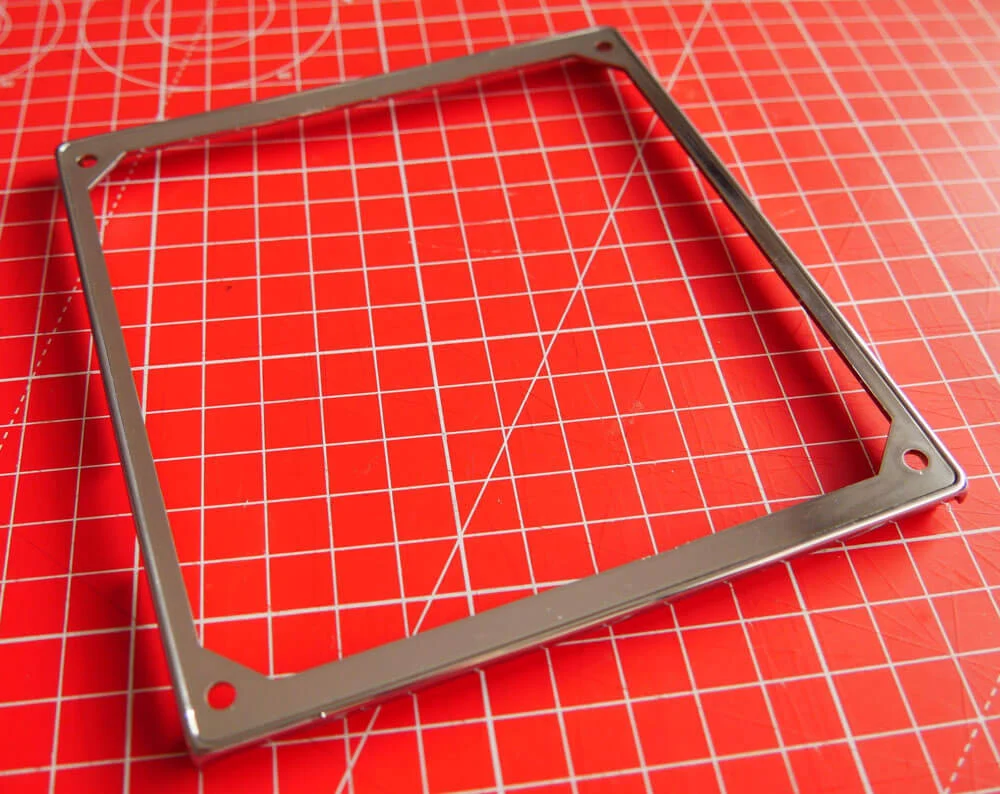

Также можно снять светоотражающую рамку, отстегнув ее.
Открутив переднюю и заднюю сторону, а также четыре винта, расположенные по углам материнской платы, ее можно будет вынуть. Тем не менее, два провода от чипа WiFi прикреплены к краям корпуса, как и светодиодная подсветка.
II-Ф. ЦП

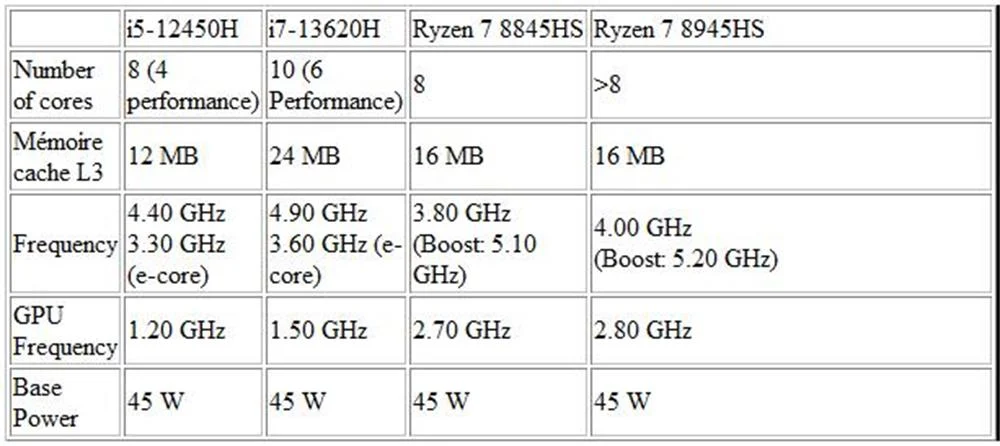

PELADN HO4-8845HS оснащен процессором AMD Ryzen 7 8845HS. Он работает на базовой частоте 3,8 ГГц и может достигать 5,1 ГГц в режиме Boost. Он предлагает 64 КБ кэша L1 (включая 32 КБ для инструкций), 1 МБ кэша L2 и 16 МБ кэша L3. Единственная представленная выше модель серии 8000 (для ноутбуков): Ryzen 7 8945HS с тактовой частотой 4,0 ГГц (с разгоном до 5,2 ГГц). В следующей таблице сравниваются различные процессоры, которые можно найти в мини-ПК PELADN серии HO4, а также в Ryzen 7 8945HS.

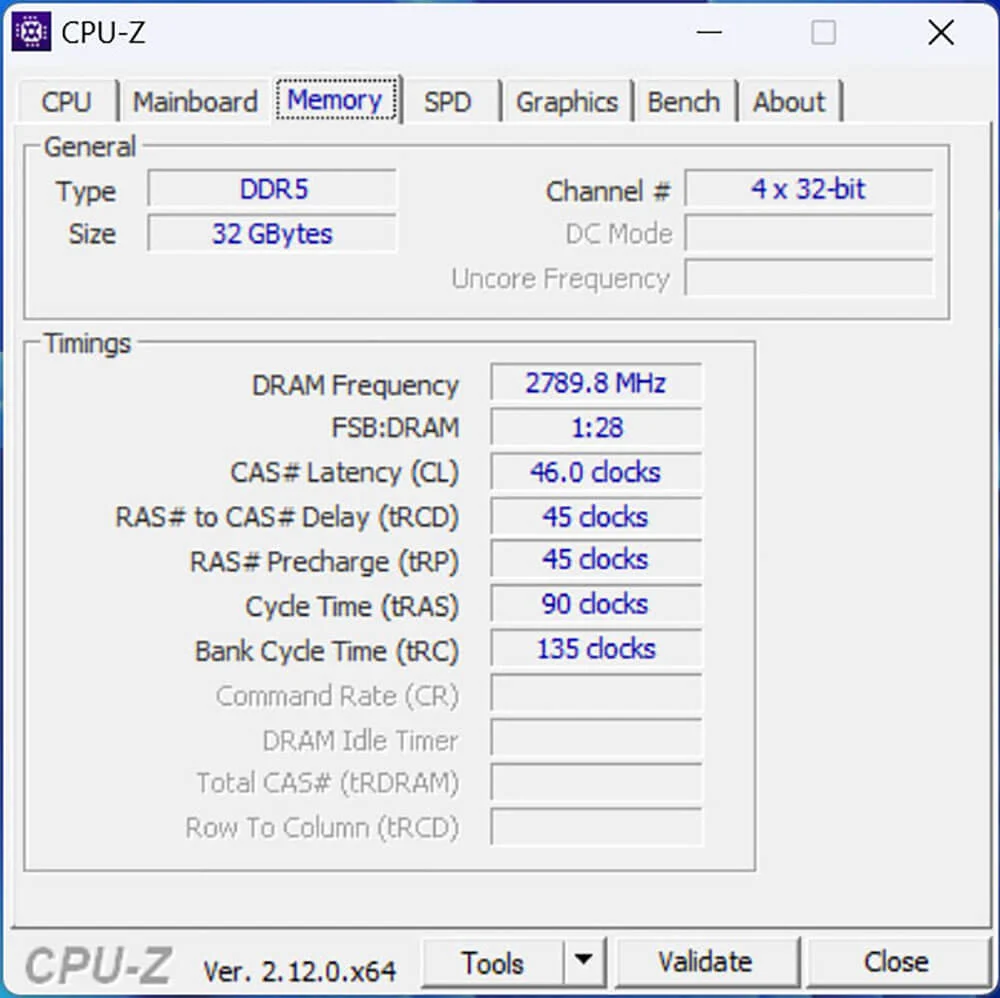

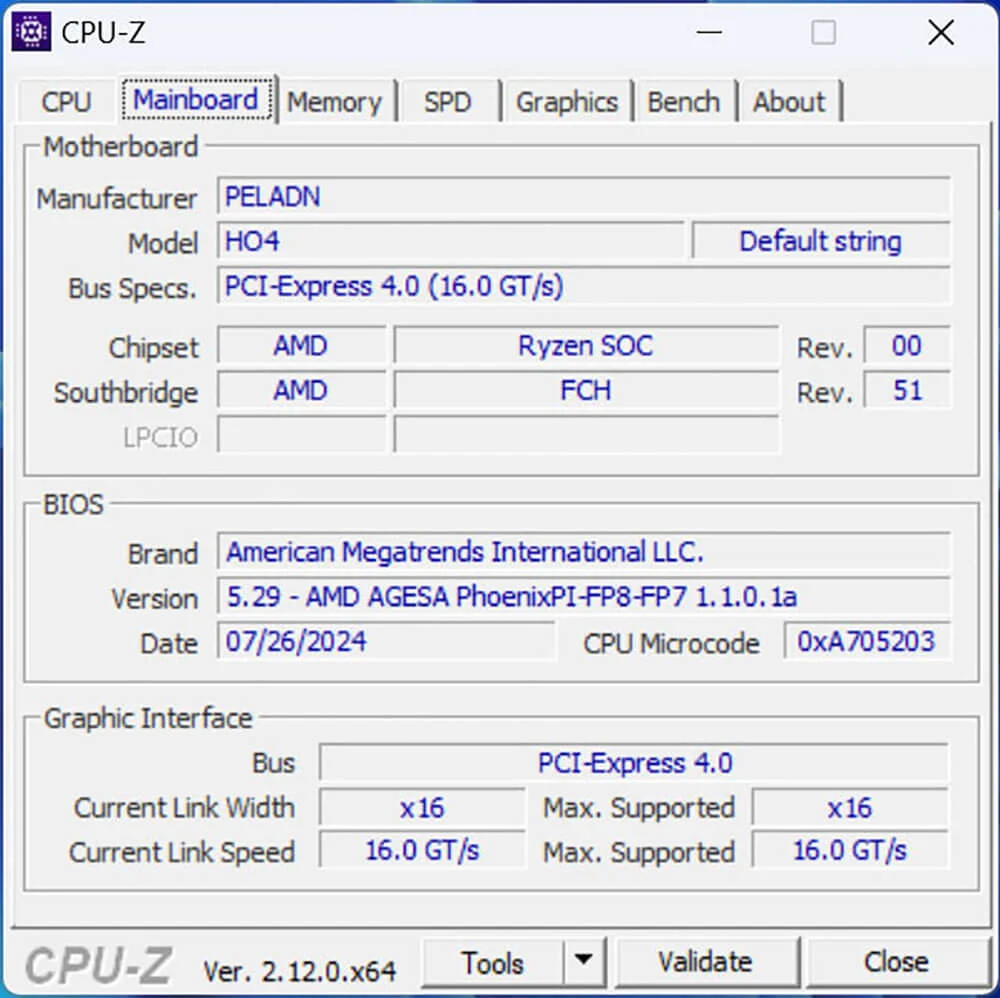

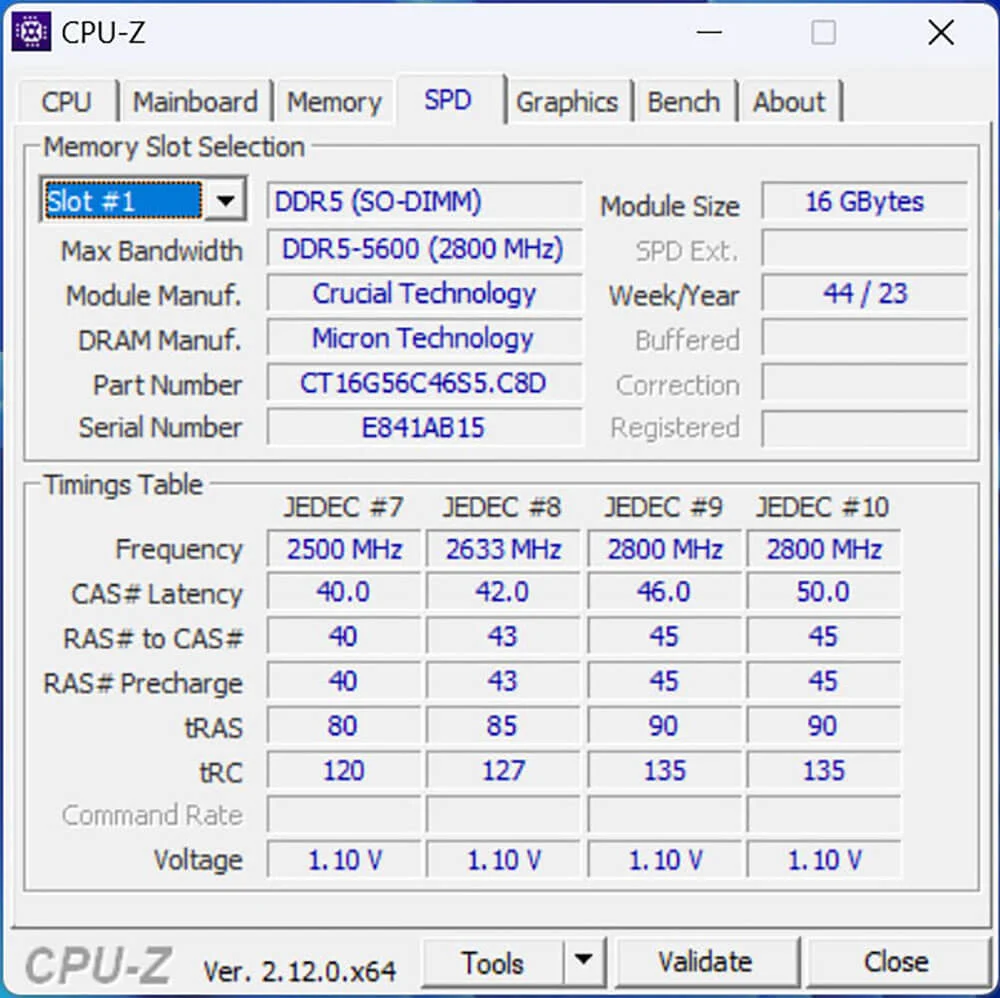

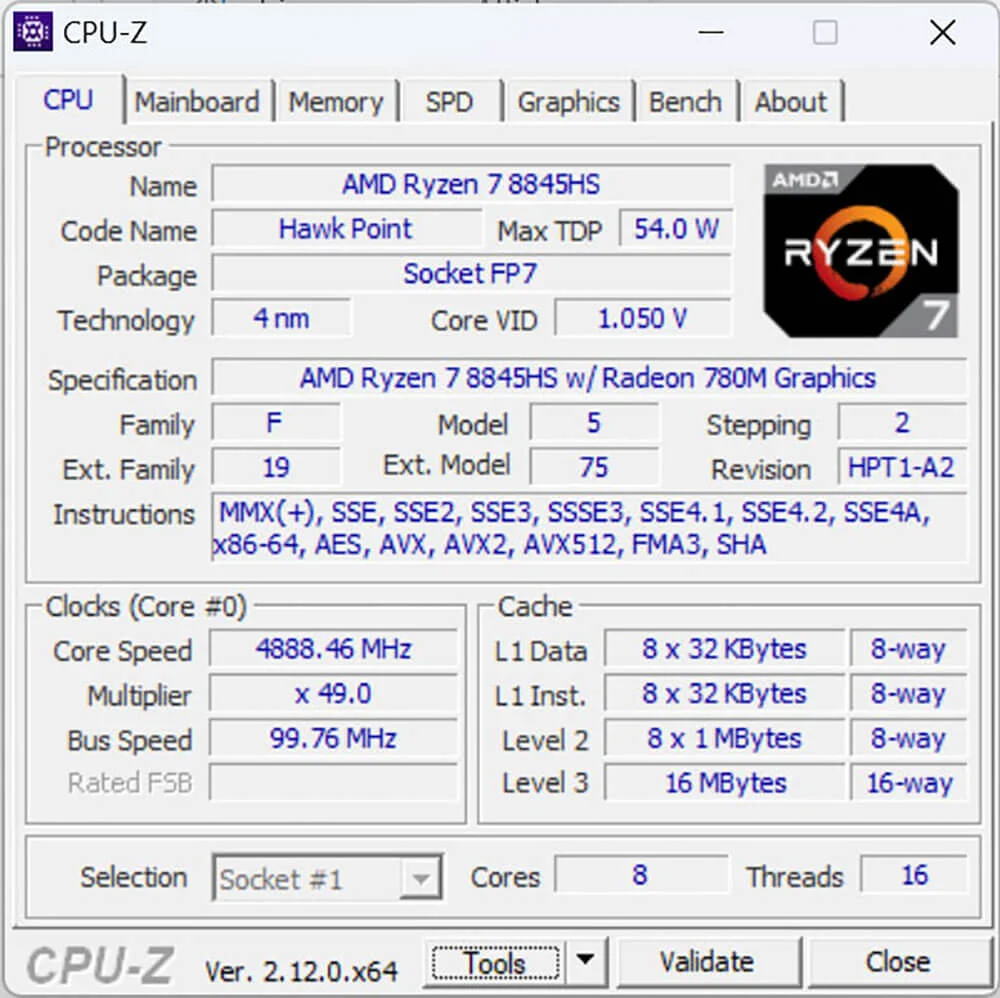

II-Ф-1. CPU-Z
II-Г. графический процессор
Графический процессор, интегрированный в ЦП, относится к семейству Phoenix и основан на архитектуре RDNA 3. Он имеет логотип Radeon 780M и имеет 12 ядер с тактовой частотой 2,7 ГГц, поддержку HD 2.1 и DisplayPort 2.1. Он поддерживает DirectX 122, OpenGL 4.6, OpenCL 3.0, Vulkan 1.3, DirectCompute и DirectML.

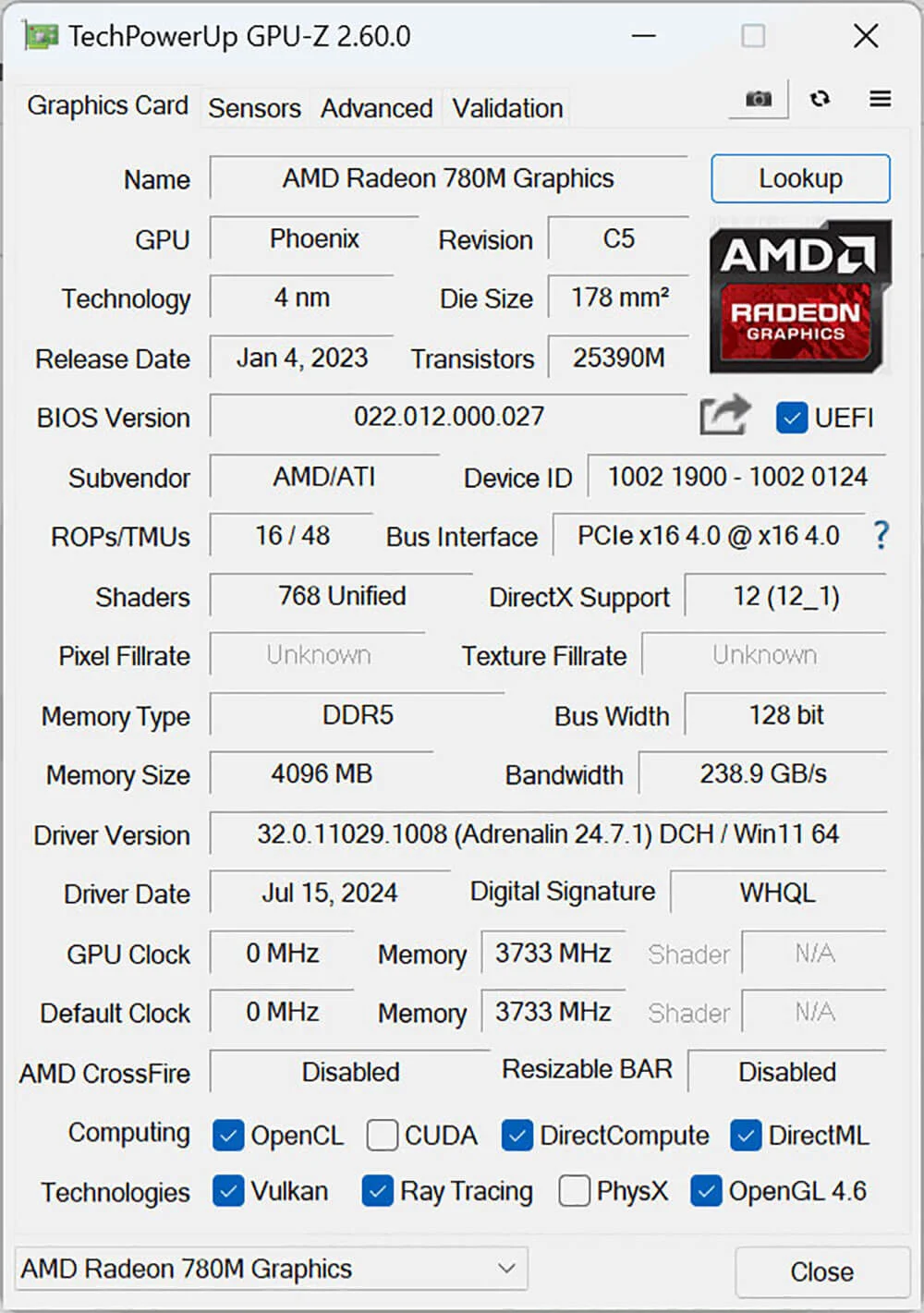

II-G-1. ГПУ-З

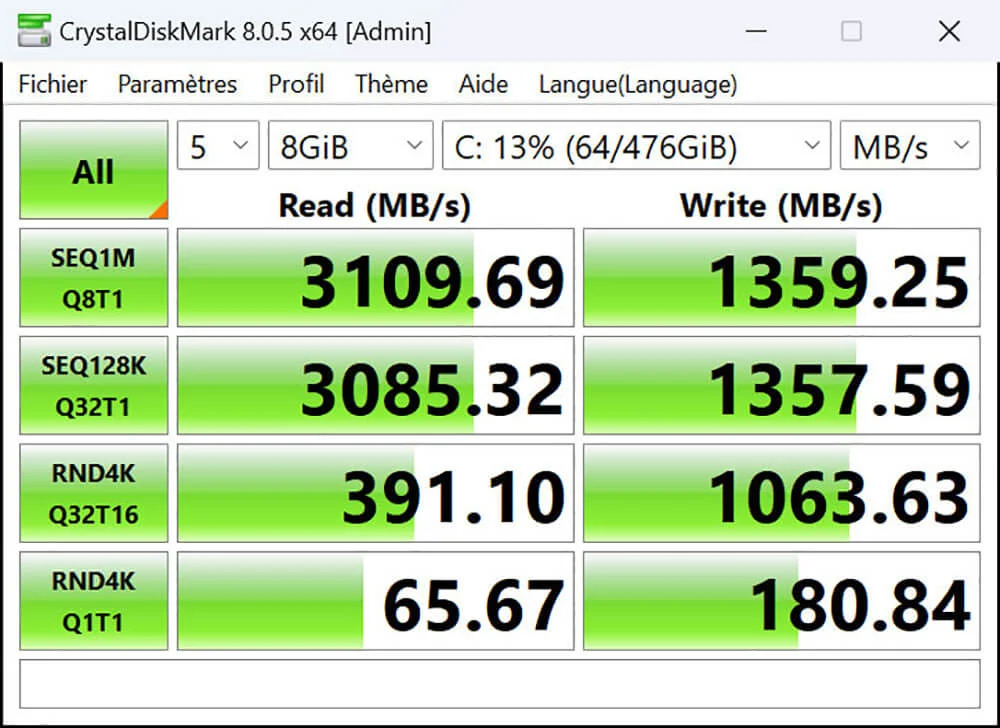

А также производительность, достигнутая с помощью Crystal Disk Mark:
III. БИОС

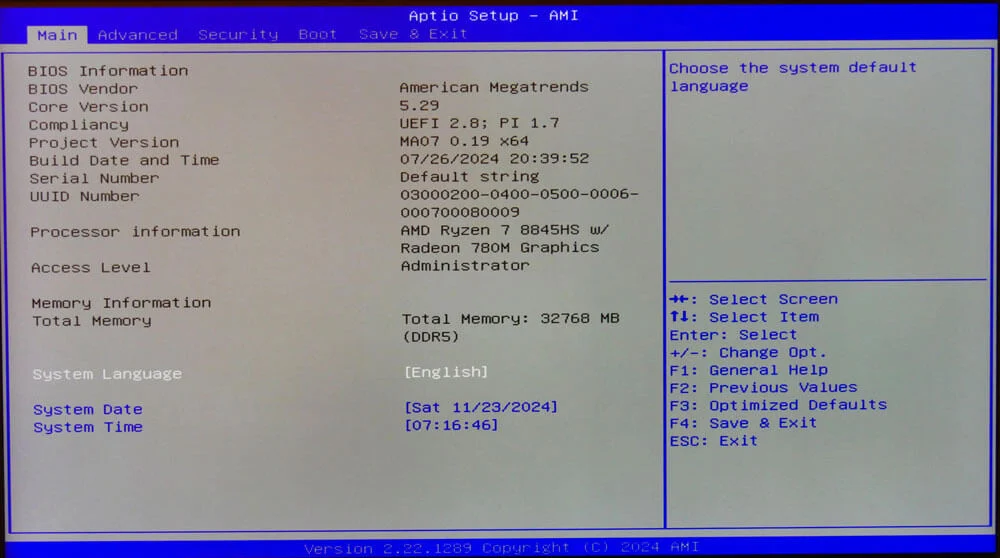

BIOS Aptio предоставлен компанией American Megatrends International и имеет версию 2.22.1289. Таким образом, мы находим классический сине-серый биос. Чтобы получить к нему доступ, необходимо нажать клавишу «Удалить». Клавиша F7 позволяет получить доступ к меню для выбора устройства для загрузки.
Он разбит на пять основных разделов:
Главное: найти общую информацию о машине и установить дату. Из языков предлагается только английский;
«Дополнительно»: обеспечивает доступ к более расширенным параметрам, разделенным на подкатегории:
• Доверенные вычисления: для вариантов чипа TPM 2.0;
• Конфигурация AMD fTPM: для сброса fTPM (в случае установки нового ЦП);
• AMD CBS: для всех вариантов ЦП и памяти;
• Параметры потери мощности переменного тока: для управления поведением в случае потери питания;
• Управление устройством LAN: включение/выключение порта RJ-45 или включение/отключение выхода устройства из режима сна по сети;
• Информация о системном программном обеспечении: информация, относящаяся к BIOS и о том, как проверить ее в случае обновления;
• Настройки пробуждения RTC: разрешить пробуждение в определенный день.
• Конфигурация ЦП
• Конфигурация USB
• Конфигурация сетевого стека: для включения и настройки сетевого стека в BIOS;
• Конфигурация NVMe: для запуска теста SSD.
• Безопасность: для управления паролями (администратора и пользователя) и безопасной загрузки;
• Загрузка: выбор порядка загрузки и состояния блокировки загрузки;
• Сохранить и выйти: сохранить или отменить изменения.
IV. Производительность
IV-А. Тесты
В среднем температура процессора составляет 40°C, когда машина ничего не делает. При интенсивном использовании: Cinebench R23 температура на короткое время достигала 85°C, но обычно держится в районе 77°C. По частоте процессор работает на частоте 4,32 ГГц и не ограничен температурой (троттлинг). При запуске интенсивной задачи AMD 8845HS в первые несколько секунд повышает производительность и потребляет до 65 Вт. Затем процессор стабилизируется на уровне 54 Вт.
При тестировании с помощью теста Superposition средняя температура процессора составила 53°C, а температура встроенного графического процессора достигала 63°C.
Снаружи, за исключением небольшого количества горячего воздуха, выходящего из задней части машины, корпус остается прохладным.
IV-Б. Потребляемая мощность
Потребляемая мощность PELADN HO4 8845HS фиксировалась измерителем мощности непосредственно на розетке в следующих сценариях:
• Linux, настольный компьютер: от 8 до 10 Вт;
• Windows, на рабочем столе: от 12 до 15 Вт;
• Windows при интенсивной загрузке ЦП (Cinebench R23): от 80 Вт до 81 Вт;
• Windows, при интенсивном использовании графического процессора (FurMark): от 87 до 90 Вт;
• Windows, при интенсивной загрузке процессора и графического процессора (Cinebench R23 + FurMark): 90 Вт.
V. Другое использование
Очевидно, что PELADN HO4 8845HS можно использовать, как и любой другой ПК: автоматизация делопроизводства, Интернет, разработка, моделирование и так далее. Однако следующие варианты использования еще более интересны благодаря его небольшому размеру.
В-А. Сервер
Как и любую другую машину, PELADN HO4 8845HS можно превратить в сервер и позволить ему работать, используя только блок питания и кабель Ethernet. Yunohost, дистрибутив Linux, позволит вам быстро настроить полезные сервисы. Более подробная информация доступна в этом уроке.
В-Б. Медиаплеер
Подключив PELADN HO4 8845HS к телевизору и установив Kodi, можно получить универсальный медиаплеер, способный воспроизводить любые файлы в гостиной. Установка проста, зная, что Kodi — это всего лишь приложение (Windows или Linux). Приложение запускается в полноэкранном режиме, и им можно управлять с помощью пульта телевизора. Чтобы читать файлы (локальные или удаленные), просто укажите папки, которые Kodi должен сканировать.
В-К. Игровая консоль в стиле ретро
Благодаря Batocera машину можно превратить в игровую консоль в стиле ретро. Batocera устанавливается как дистрибутив Linux (файл, который необходимо скопировать на USB-накопитель с таким программным обеспечением, как Raspberry Pi Imager или Etcher), и после запуска позволит вам играть на множестве консолей (от Atari 2600 до PlayStation 3).
Советы: необходимо использовать USB-накопитель емкостью не менее 16 ГБ.
VI. Примечания

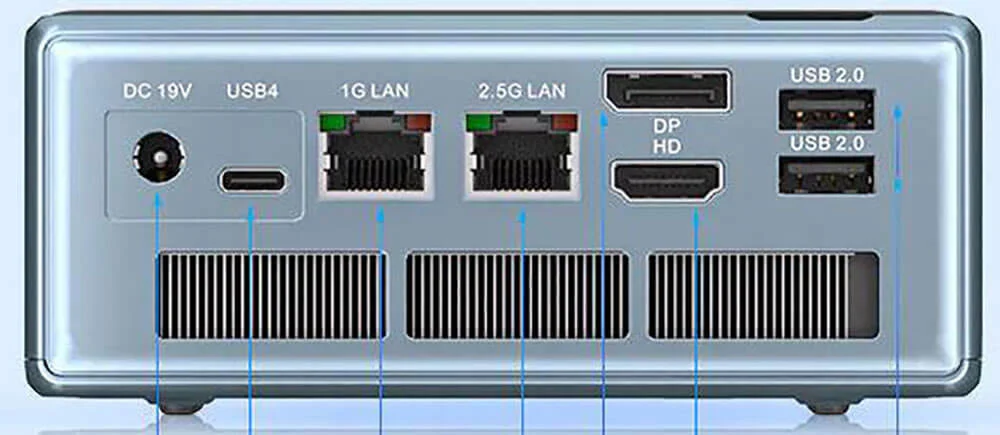

Мини-ПК WO4-6900HX, еще одна модель, предлагаемая PELADN, имеет некоторое сходство с HO4-8845HX. Если внимательно посмотреть на передний и задний разъемы, то можно увидеть, что они одинаковые, только направление поменялось. Кроме того, у WO4-6900HW SSD и ОЗУ доступны сверху, а у HO4-8845HX доступ к ним можно получить, отвинтив нижнюю часть. Материнская плата, вероятно, такая же, но установлена наоборот.
В предоставленных инструкциях упоминаются два порта RJ45 2.5G. Однако это действительно порт RJ-45 2.5G и еще один порт RJ-45 1G, как указано на сайте.
